AS20 Aluminium schuifluik, zonder veer, enkele bocht

Het robuuste schuifluik zonder veer…

Het AS20 schuifluik is de eenvoudisgte uitvoering die verkrijgbaar is in ons leverings gamma. Uitgevoerd met enkele bocht en zonder veer is dit luik eenvoudig en snel te monteren. Mocht je niet voldoende inbouwdiepte tot jouw beschikking hebben, is de AS21 of AS31 uitvoering een optie om toe te passen.

Alushutter kan een rol- of schuifluik speciaal voor jou op maat maken zodat het nog meer is toegepast op jouw eindproduct. Waarbij voordelen zoals snellere montage, exclusieve uitstraling, hoogwaardige verpakkingsmogelijkheden tot de mogelijkheden behoren.

Specificaties

  • Geanodiseerd T66 aluminium sandwich paneel.

  • Hoogte paneel: 34mm. Dikte: 8mm. Max. oppervlakte deurblad: 0,5mtr². Gewicht deurblad: 10kg/mtr².

  • Paneel voorzien van een kunststof continu afdichting t.b.v. stille en soepele loop en weren van stof en water.

  • Schuifblokjes: kunststof zwart.

  • Kunststof bochtstukken: kunststof zwart.

  • Zijafdichting: robuuste pvc lip en glijvlak met stalen versterking.

  • Bodemafdichting: EPDM.

  • Verschillende handgrepen/sloten: Dubbele kunststof afsluitbare handgreep met band of stang, inbouwgreep met cilinderslot, afsluitbare stangvergrendeling, of inbouwkom zonder slot.

  • Maximale breedte: 1000mm

  • Maximale hoogte: 1000mm

  • Maximale oppervlakte: 0,5mtr²

  • Gewicht: 10Kg/mtr²

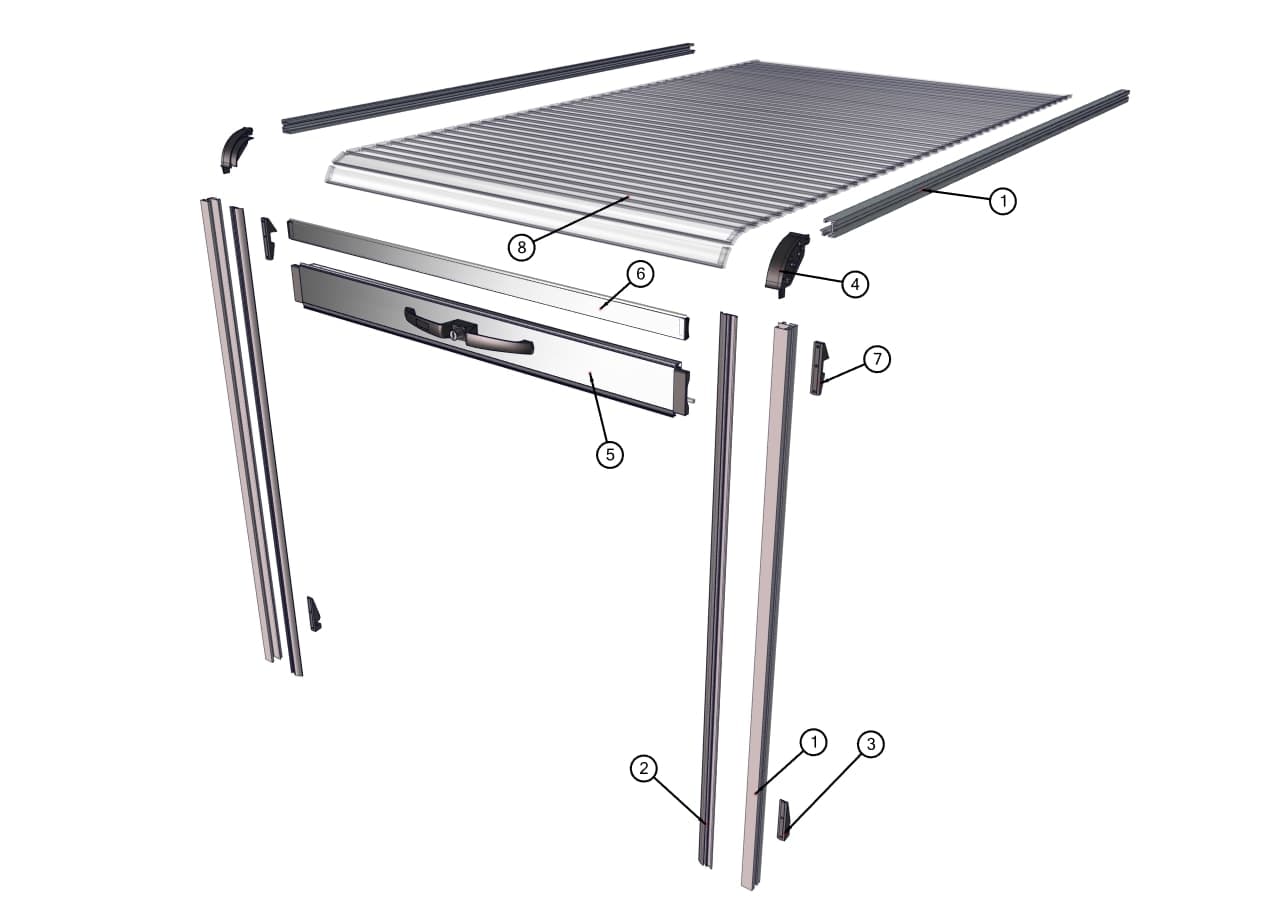

Exploded View

Jouw logo

Voor het uitdragen van jouw firmanaam, kunnen wij op verzoek jouw logo aanbrengen op de verschillende type AluShutter luiken. Informeer naar de mogelijkheden.

Pricate label Alushutter

Aluminium tussen lamel

Compact en
robuust…

Aluminium tussen lamel

De Alushutter schuifluiken zijn opgebouwd uit geanodiseerde T66 aluminium lamellen van 34x8mm, voorzien van een kunststof afdichtingsprofieltje t.b.v. een stille loop en een spatwaterdichte uitvoering. Aan de beide zijde zijn de lamellen uitgevoerd met kunststof schuifblokjes voor een stil, soepel en onderhoudsarm openen en sluiten.

Bodemprofiel

Stevig profiel
met veel mogelijkheden…

Aluminium tussen lamel

Het bodemprofiel is uitgevoerd in geanodiseerde T66 aluminium 72 x 17mm, en is een robuust aluminium profiel met een bodemrubber,
dat kan worden voorzien van verschillende type handgrepen en/of sloten.

Zijgeleiding

Makkelijk te monteren, en multifunctioneel…

Aluminium tussen lamel

Het geanodiseerde aluminium zijgeleidingsprofiel is voorzien van diverse slimme montagepunten, waarmee tevens de verschillende optionele accessoires kunnen worden gemonteerd.
De zijgeleiding is standaard uitgevoerd met een robuuste slijtvaste zijafdichting.

De zijgeleiding kan eventueel optioneel worden voorgeboord op de door jouw gewenste maten.

Handgrepen

Voor elke toepassing
een oplossing…

Aluminium tussen lamel

Schuifluiken kunnen worden uitgevoerd met een diversiteit aan verschillende handgrepen/sloten. Bekijk de diverse uitvoeringen en de werking ervan via onderstaande link.

Download Algemene informatie van Alushutter Schuifluik AS20. (zonder veer / enkele bocht)

DOWNLOAD PDF
